12864 LCD umumiy atama bo'lib, u faqat sinf ekranining xususiyatini tavsiflaydi, lekin LCD displeyning xususiyatlarini tushuntirmaydi. 12864 - 128*64 nuqtali matritsali LCD modulining qisqartmasi.
Suyuq kristallar o'zlarining noyob afzalliklari bilan asboblar, hisoblagichlar va elektron uskunalar kabi kam quvvat sarflaydigan mahsulotlarda keng qo'llaniladi. Ilgari, o'lchov va nazorat qilish moslamasining displey qismi ko'pincha parametrlarni sozlash va natijani ko'rsatish uchun LED tipidagi suyuq kristalli displeydan foydalangan, bu esa oz miqdordagi ma'lumotni, bitta shaklni va inson-kompyuterning zaif o'zaro ta'sirini ko'rsatadi. Suyuq kristall displey (LCD) kam quvvat iste'moli, kichik o'lchamli, engil vaznli, o'ta nozik va dasturlashtiriladigan haydovchi va taqqoslab bo'lmaydigan boshqa ko'rsatish usullarining afzalliklariga ega. U nafaqat belgilar, raqamlarni ko'rsatishi, balki turli xil grafikalar, egri chiziqlar va xitoycha belgilarni ham ko'rsatishi mumkin. , Va ekranni yuqoriga va pastga, animatsiya, miltillovchi, matn xususiyatini ko'rsatish va boshqa funktsiyalarni amalga oshirishi mumkin; inson-mashina interfeysi yanada qulayroq va operatsiya yanada moslashuvchan va qulay bo'lib, u tobora aqlli asboblar va sinov uskunalari uchun afzal ko'rilgan displey qurilmasiga aylanadi. Suyuq kristallar o'zlarining noyob afzalliklari bilan asboblar, hisoblagichlar va elektron uskunalar kabi kam quvvat sarflaydigan mahsulotlarda keng qo'llaniladi.
Ilgari, o'lchash va nazorat qilish asbobining displey qismi ko'pincha parametrlarni sozlash va natijani ko'rsatish uchun LED tipidagi suyuq kristalli displeydan foydalangan, bu esa oz miqdordagi ma'lumotni, bitta shakl testini va inson-kompyuterning zaif o'zaro ta'sirini ko'rsatdi. Suyuq kristall displey (LCD) kam quvvat iste'moli, kichik o'lchamli, engil vaznli, o'ta nozik va dasturlashtiriladigan haydovchi va taqqoslab bo'lmaydigan boshqa ko'rsatish usullarining afzalliklariga ega. U nafaqat belgilar, raqamlarni ko'rsatishi, balki turli xil grafikalar, egri chiziqlar va xitoycha belgilarni ham ko'rsatishi mumkin. , Va ekranni yuqoriga va pastga, animatsiya, miltillovchi, matn xususiyatini ko'rsatish va boshqa funktsiyalarni amalga oshirishi mumkin; inson-mashina interfeysi yanada qulayroq va operatsiya yanada moslashuvchan va qulay bo'lib, u tobora aqlli asboblar va sinov uskunalari uchun afzal ko'rilgan displey qurilmasiga aylanadi.

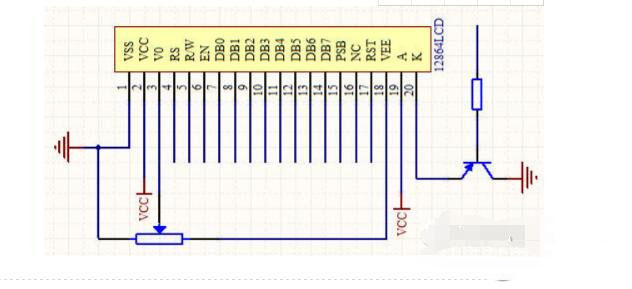

Xitoy belgilar kutubxonasi bilan Lcd12864 128X64 bir xil 4-bit/8-bit parallel, 2-sim yoki 3-simli ketma-ket bir nechta interfeys rejimlari va milliy standart birinchi darajali va ikkinchi darajali nuqta matritsali grafik suyuq kristalli displey moduli. soddalashtirilgan Xitoy matn kutubxonasi ichida joylashgan; uning displeyi o'lchamlari 1288 marta; 64, oʻrnatilgan 8192 16*16 xitoycha belgilar va 128 16*8 ASCII belgilar toʻplami. Moslashuvchan interfeys rejimi va ushbu modulning oddiy va qulay ishlash ko'rsatmalaridan foydalangan holda, to'liq xitoylik inson-kompyuter interaktiv grafik interfeysini shakllantirish mumkin. 8&TIME; 16&TIME 4 qator; 16 nuqta matritsali xitoycha belgilarni ko'rsatishi mumkin. Grafik displey ham tugallanishi mumkin. Past kuchlanish va kam quvvat iste'moli yana bir diqqatga sazovor xususiyatdir. Bir xil turdagi grafik nuqta matritsali suyuq kristall displey moduli bilan solishtirganda, ushbu moduldan tashkil topgan suyuq kristall displey yechimi apparat sxemasi tuzilishi yoki displey dasturidan qat'i nazar, ancha ixchamroq va modulning narxi bir oz pastroqdir. bir xil nuqta matritsali grafik suyuq kristalli modul.

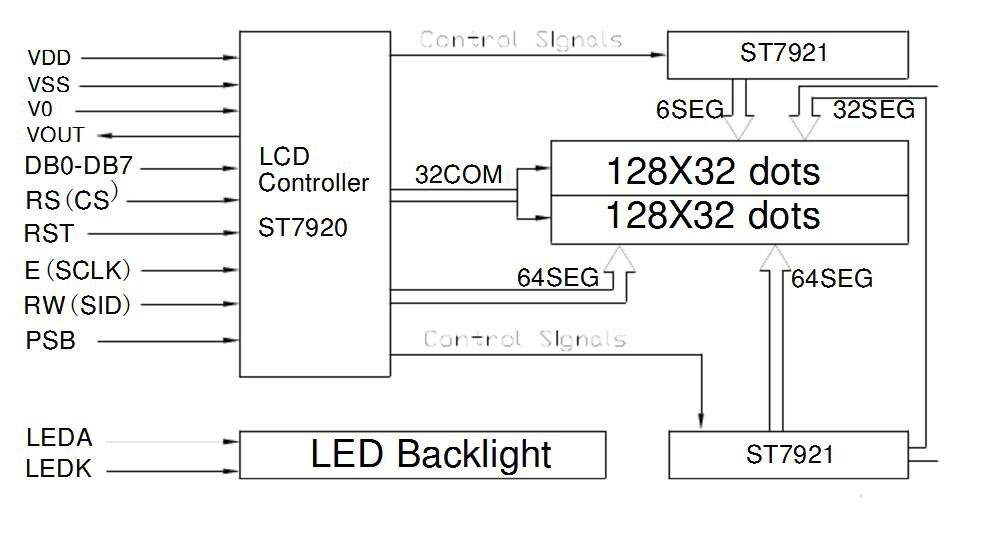

lcd12864 asosiy parametrlari
(1) Past quvvat manbai kuchlanishi (VDD: +3.0--+5.5V)
(2) Displey o'lchamlari: 128& TIME; 64 ball
(3) Oʻrnatilgan xitoycha belgilar kutubxonasi, 8192 ta 16×16 nuqta matritsali xitoycha belgilarni taqdim etadi (soddalashtirilgan va anʼanaviy ixtiyoriy)
(4) Oʻrnatilgan 128 ta 16×8 nuqta matritsali belgilar
(5) 2 MGts soat chastotasi
(6) Displey rejimi: STN, yarim shaffof, ijobiy displey
(7) Haydash rejimi: 1/32DUTY, 1/5BIAS
(8) Ko'rish yo'nalishi: 6 o'soat
(9) Orqa yorug'lik rejimi: yon tomonda yorqin oq LED, quvvat sarfi oddiy LEDning atigi 1/5-1/10 qismini tashkil qiladi
(10) Aloqa rejimi: ketma-ket, parallel port ixtiyoriy
(11) O'rnatilgan DC-DC konvertatsiya qilish davri, salbiy bosim qo'shishning hojati yo'q
(12) Dasturiy ta'minot dizaynini soddalashtiradigan chip tanlash signali talab qilinmaydi
(13) Ishlash harorati: 0°C-+55C, saqlash harorati: -20°C-+60°C
